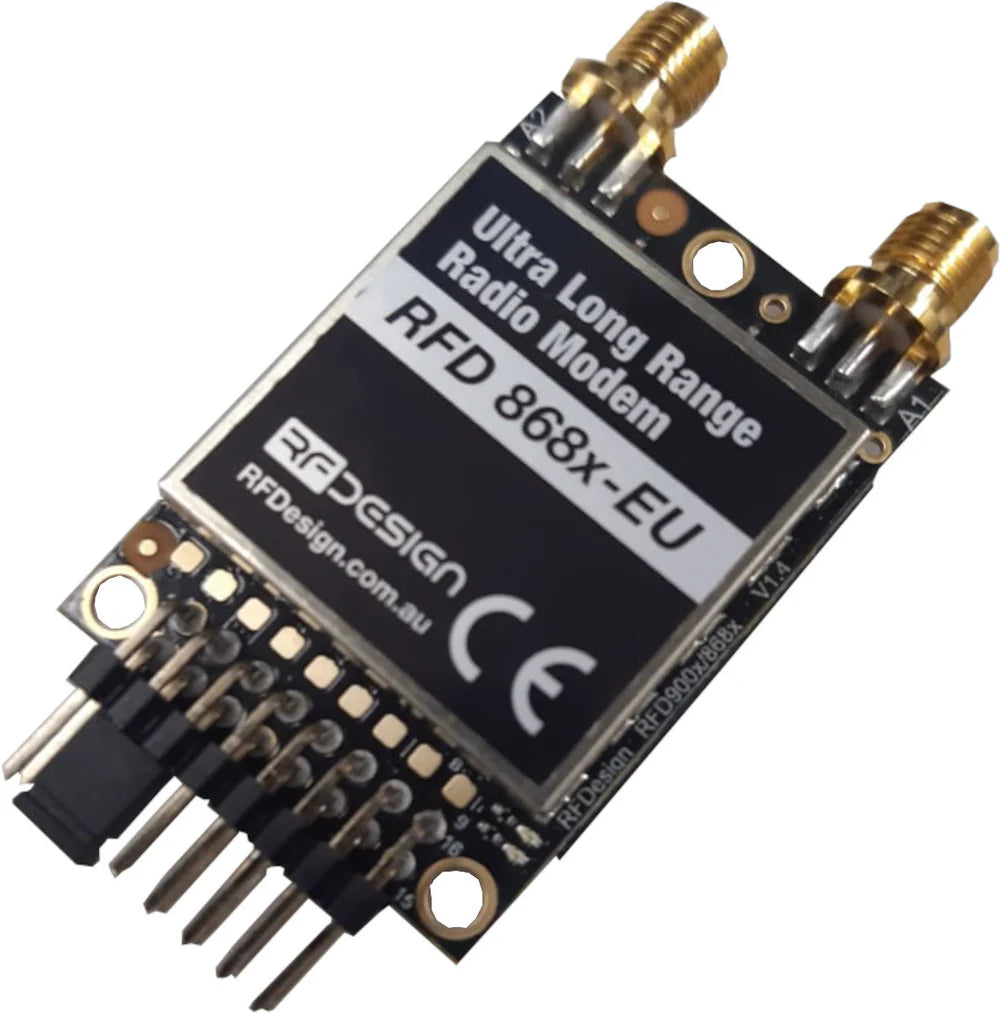

RFD868x-EU

שימו לב: למודמים המאושרים על ידי האיחוד האירופי יש מצבי פעולה מוגבלים, מצב מחזור עבודה מלא בהספק נמוך (5mW), ומצב מחזור עבודה נמוך בהספק גבוה (500mW). מצב צריכת החשמל הנמוכה יקטין משמעותית את הטווח האפקטיבי של המערכת ומצב מחזור עבודה נמוך יקטין משמעותית את תפוקת הנתונים. תנאים אלה הם דרישה מהמודמים המאושרים ואינם ניתנים לשינוי.

תכונות חדשות של RFD868x-EU:

• מעבד חדש, ליבת ARM של 32 סיביות.
• קצב נתוני אוויר: 200 קילו-ביט/שנייה.
• הצפנה מואצת חומרה AES. *עובד במלואו*
• העברת RC PPM עם טלמטריה בו זמנית.
• מוגן לחלוטין מפני ESD + מסונן - כל יציאת IO מוגנת ומסוננת.
• קושחת נקודה לנקודה מקורית של SiK מיושמת.
• הערה: נכון לעכשיו, עקב מגבלות רוחב הפס של מודמי 868, רשת אסינכרונית וקושחה מרובת נקודות אינן נתמכות רשמית עבור מודמי 868X ולא ניתן להבטיח פעולה תקינה של קוד זה.

תכונות:

• טווח ארוך >20 ק"מ תלוי באנטנות וב-GCS.
• 2 x מחברי RF RP-SMA, ממותגים גיוון.
• 500mW (+27dBM) ראה מפרט.
• מסנן מעביר נמוכים לשידור.
• מגבר רעש נמוך > 20dB, IP3 גבוה.
• מסנן RX SAW.
• כל קלט/פלט מוגן ומסונן מפני ESD.
• טמעת SiK וקושחה מחדש, ניתנת לשדרוג בשטח, קלה להגדרה.
• קטן, קל משקל.
• הערה: לא תואם למודמים ישנים יותר
• ה-RFD868x הסטנדרטי לא יתקשר עם המודם RFD868x-EU אלא אם כן ה-RFD868x הסטנדרטי מוגדר לאותו תדר כמו המודם EU.

ממשקים:

• RF: 2 מחברי RP-SMA
• סדרתי: TTL ברמה לוגית (+3.3v)
• הספק: +5v, ~800mA שיא מקסימלי (בהספק שידור מקסימלי)
• GPIO: 6 IO למטרות כלליות (יכולת דיגיטלית).

מפרט טכני:

• טווח תדרים: 868-869 מגה-הרץ
• הספק פלט: 500mW (+27dBm), ניתן לשליטה בצעדים של 1dB (+/- 1dB @=20dBm טיפוסי)
• קצבי העברת נתונים באוויר: 12, 56, 100, 200 קילו-ביט/שנייה (ניתן להגדרה על ידי המשתמש, ברירת מחדל של 200 קילו-ביט) *
• קצבי העברת נתונים UART: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 1 מגה-בייט באוד (ניתן להגדרה על ידי המשתמש, ברירת מחדל 57600) *שימו לב שערכים אלה נכונים נכון לקושחת SiK גרסה 3.07.
• הספק פלט: 500mW (+27dBm)
• רגישות קליטה: >111 dBm ב-12 kbps, 105 ב-64 kbps ו-98 ב-200 kbps.
• גודל: 30 מ"מ (רוחב) x 57 מ"מ (אורך) x 12.8 מ"מ (עובי) - כולל מגן RF, גוף קירור וקצוות מחבר
• משקל: 14.5 גרם
• הרכבה: 3 ברגים M2.5, 3 נקודות הלחמה לפיני כותרת
• ספק כוח: +5 וולט נומינלי, (+3.5 וולט מינימום, +5.5 וולט מקסימום), ~800 מיליאמפר בשיא בהספק מקסימלי
• טווח טמפרטורות: 40- עד 85+ מעלות צלזיוס, נבדק בטמפרטורה מבצעית מ-73- עד 123+ מעלות צלזיוס.

תמיכה בתוכנה / GCS:

פתרון התוכנה הוא פיתוח בקוד פתוח בשם "SiK". הוא יושם מחדש כדי להתאים לארכיטקטורת המעבד החדשה הזמינה בליבת מעבד ARM של 32 סיביות. טוען אתחול וממשק זמינים לפיתוח נוסף ושדרוג בשטח של קושחת המודם דרך היציאה הטורית.

רוב הפרמטרים ניתנים להגדרה באמצעות פקודות AT, לדוגמה קצב באוד (air/uart), פס תדרים, רמות הספק.

תמיכה משולבת להגדרת מכשירי רדיו RFD נתמכת על ידי APM Planner.

הגדרות ברירת המחדל הן 57600 באוד, קצב נתוני אוויר N, 8, 1 ו-200k.

המדריך למשתמש של RFD868/900x נמצא כאן: מדריך RFD900x

מדריך התוכנה RFD868/900x SiK נמצא כאן: מדריך עמית לעמית RFD900x

תכונות התוכנה כוללות:

• ספקטרום פיזור קפיצות תדרים (FHSS)
• קישור סידורי שקוף
• נקודה לנקודה
• תצורה באמצעות פקודות AT פשוטות לרדיו מקומי, פקודות RT לרדיו מרוחק
• קצבי נתונים טוריים וקצבי נתונים באוויר הניתנים להגדרה על ידי המשתמש
• שגרות תיקון שגיאות, מסגור פרוטוקול Mavlink (ניתן לבחירת המשתמש)
• דיווח סטטוס רדיו Mavlink (RSSI מקומי, RSSI מרוחק, רעש מקומי, רעש מרוחק)
• מיתוג אוטומטי של גיוון אנטנות על בסיס חבילות בזמן אמת
• ויסות אוטומטי של מחזור עבודה המבוסס על טמפרטורת הרדיו כדי למנוע התחממות יתר.

הַתאָמָה:

אנו מצהירים כי הציוד תואם את חקיקת ההרמוניזציה הרלוונטית של האיחוד:

הנחיה 2014/53/EU בנושא ציוד רדיו

ה-RFD868x-EU תואם לתקנים הבאים:

• EN300 220 גרסה 3.1.1
• EN301 489-3 גרסה 2.1.1
• תקן IEC 62368-1:2014
