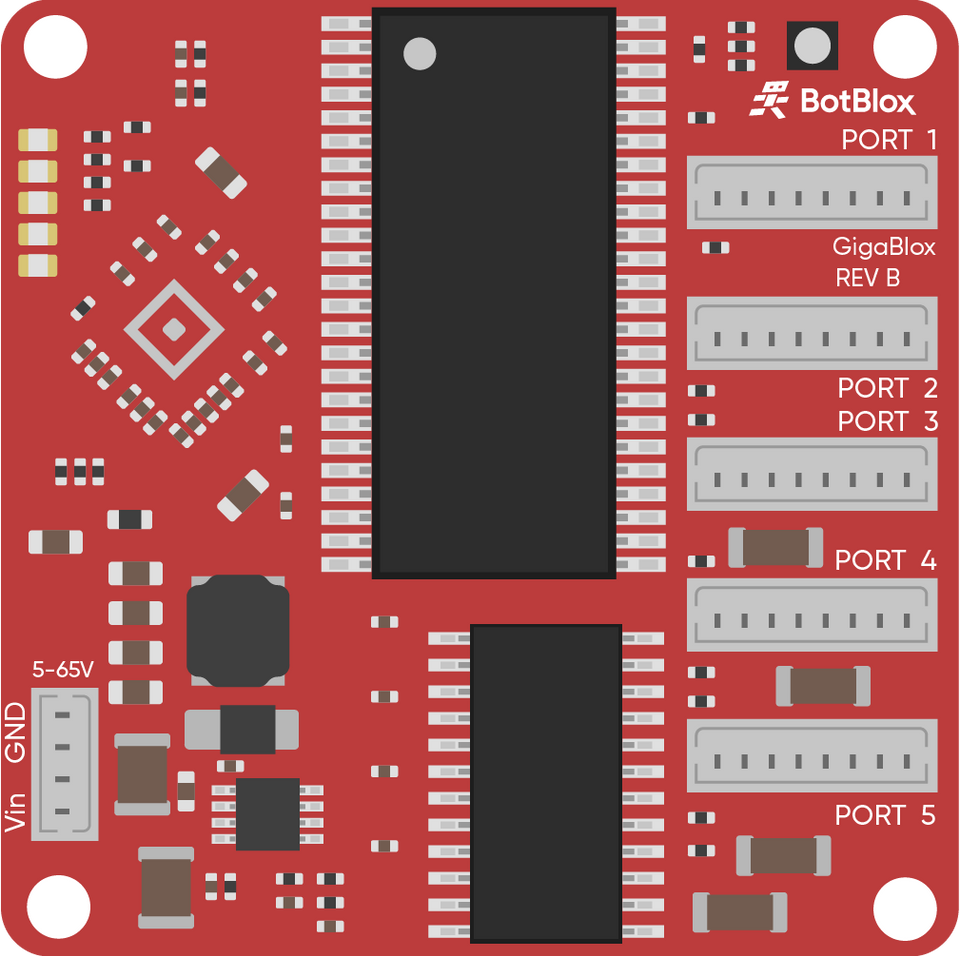

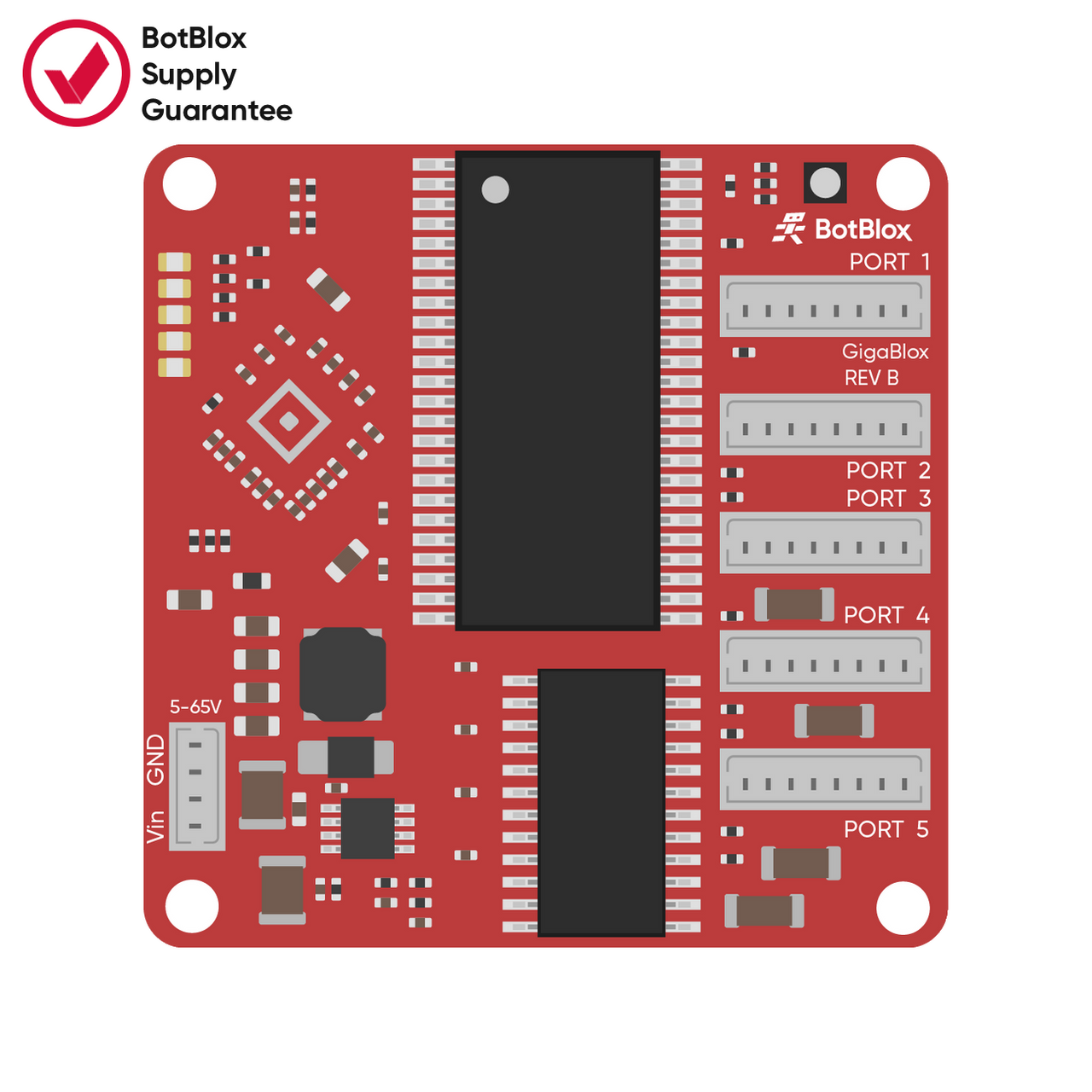

GigaBlox – מתג ג'יגה-ביט קטן

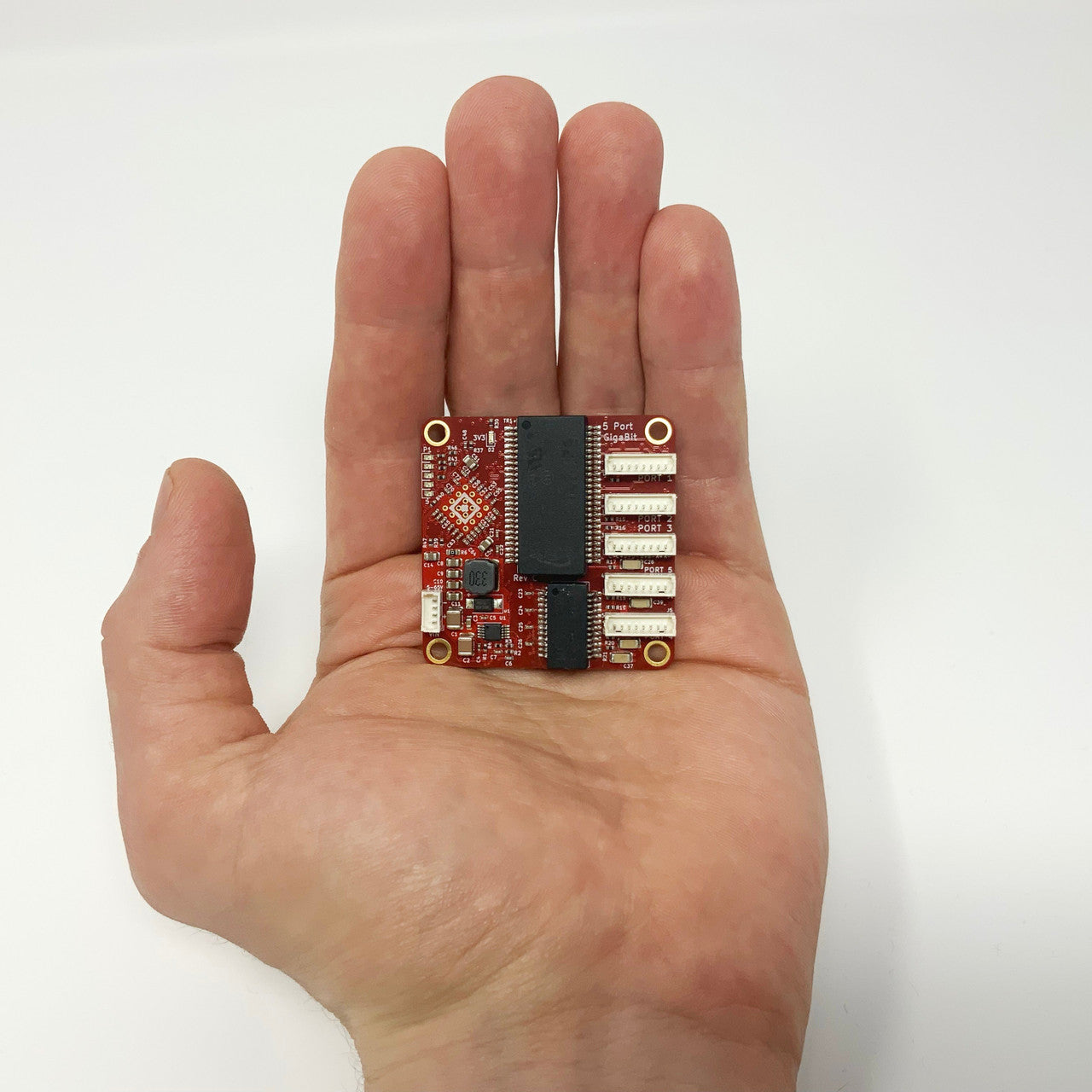

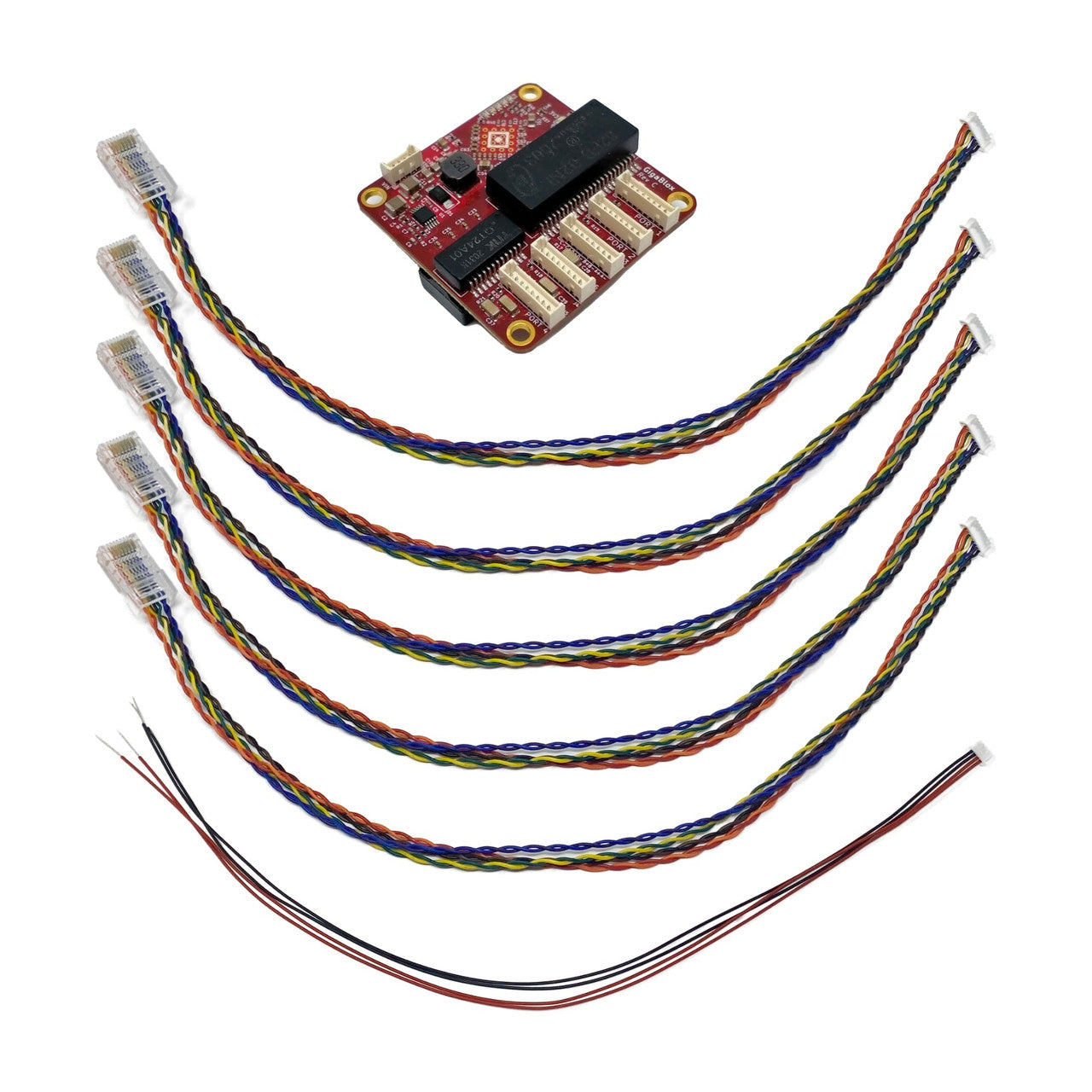

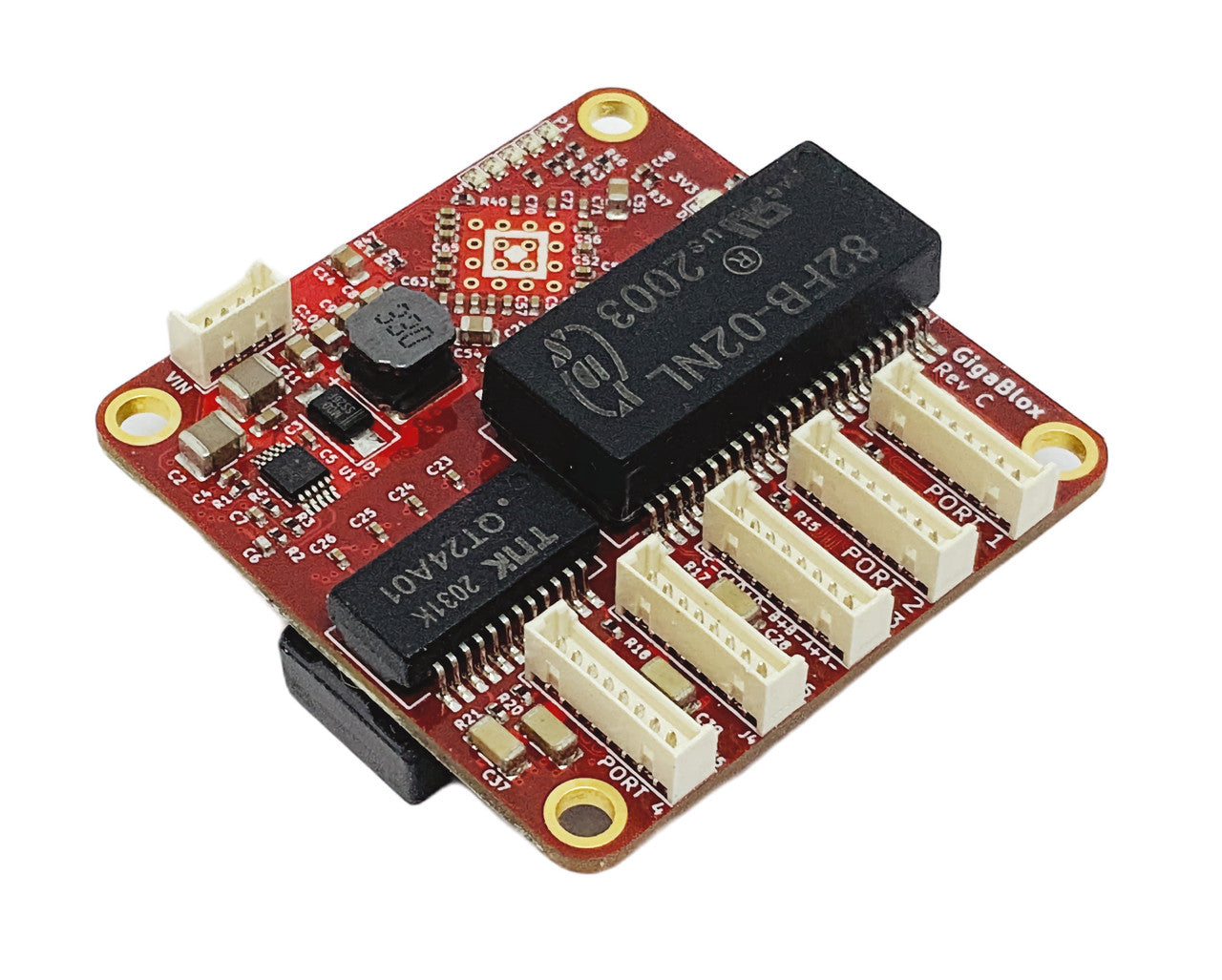

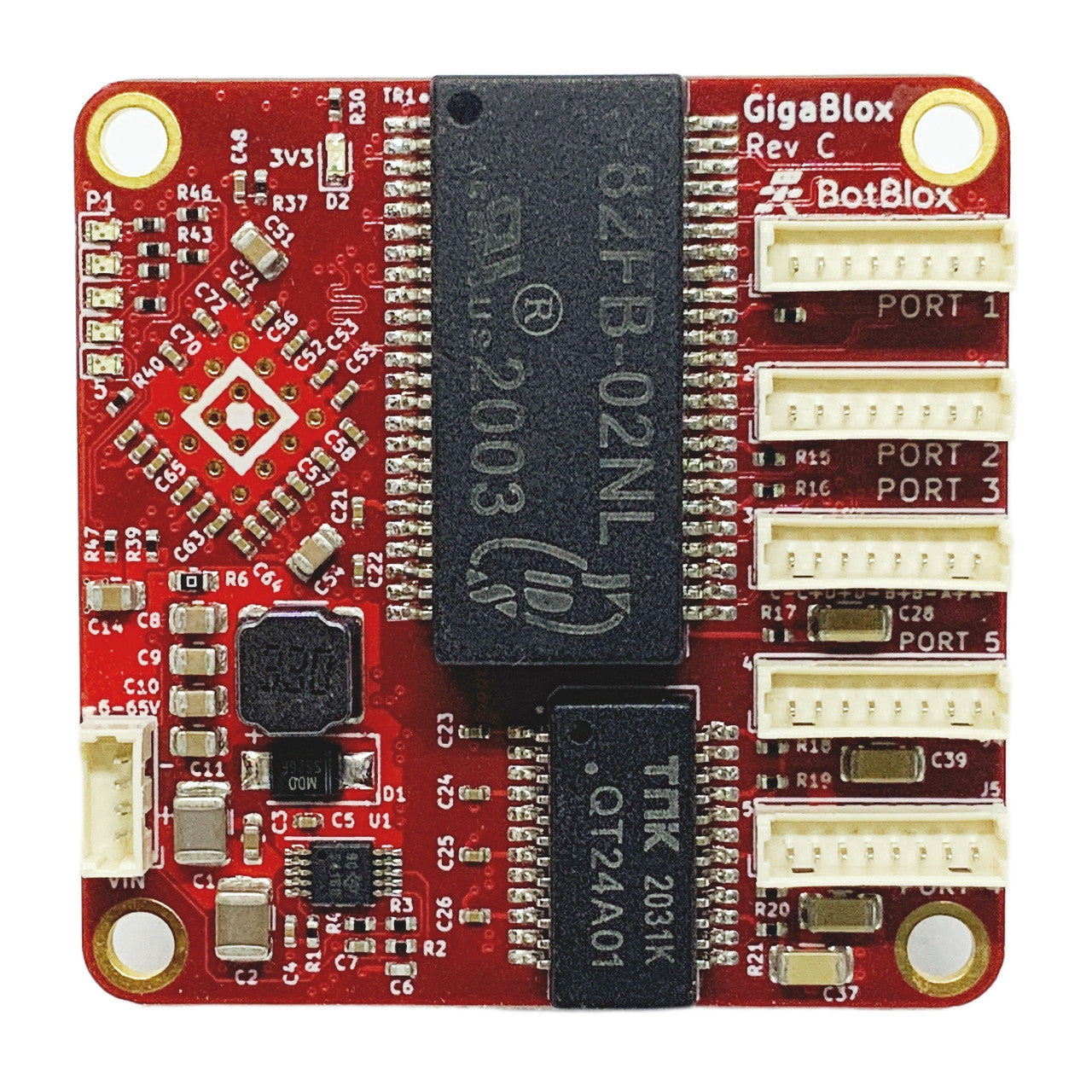

חמש יציאות ג'יגה-ביט. גודל חסר תקדים. GigaBlox הוא מתג אתרנט זעיר מסוג GigaBit עם חמישה יציאות 10/100/1000M, המיועד ליישומים בעלי נפח, משקל וחשמל מוגבלים (SWaP). פיתחנו אותו במיוחד כדי לענות על הצורך בתפוקת נתונים גבוהה בתוך נפחים פנימיים קטנים, בעיה נפוצה עבור רחפנים ורובוטים. ל-GigaBlox מידות של 45 מ"מ על 45 מ"מ, והוא פועל ממתח כניסה רחב מאוד מ-5 עד 60 וולט (סובלני עד 65 וולט). כל היציאות מבודדות גלוונית זו מזו וממתח הכניסה. חיבור ג'יגה-ביט (Plug and Play) GigaBlox הוא מתג לא מנוהל שעובד ישירות מהקופסה ללא צורך בהתקנה. כל מה שצריך לעשות הוא: הפעל ספק כוח DC של 6-60V. חברו את המכשירים שלכם באמצעות סט הכבלים המצורף. GigaBlox יבצע משא ומתן אוטומטי כדי לבחור את המהירות המהירה ביותר עבור כל מכשיר מחובר, ולאחר מכן יתחיל לעבור באופן אוטומטי. מנוע המיתוג של GigaBlox משתמש במארג שאינו חוסם, כלומר כל חמשת הפורטים מסוגלים להעביר בו זמנית 1 ג'יגה-ביט לשנייה. זה קריטי עבור יישומים עם זרמי נתונים מרובים, טיפוסי במערכות מבוססות מצלמה. בריחת לד גרסה C של GigaBlox כוללת כעת נורית LED חיצונית, המאפשרת גישה למדדי פעילות הפורטים המובנים ב-GigaBlox. מחבר Molex PicoBlade מורכב משבעה פינים, חמישה אותות LED אנודה/קתודה, 3.3V ו-GND. זה מאפשר חיבור של חמש נוריות LED חיצוניות ל-GigaBlox כדי לציין פעילות פורטים על כל הלוח. זה שימושי מאוד כאשר GigaBlox משולב במארז אך עדיין נדרש לראות את נוריות פעילות הפורטים. כבלים כלולים אנו כוללים כל מה שאתם צריכים כדי שהלוח הזה יעבוד ישר מהקופסה. כל לוח מגיע עם: 5 כבלי נתונים Molex PicoBlade ל-RJ-45, 8 כיוונים, 0.3 מטר מק"ט: BB-PBRJ1-8-0.3 1 x כבל חשמל Molex PicoBlade לכבלים משומרים, 4 כיוונים, 0.3 מטר מק"ט: BB-PBTL1-4-0.3 נקודת פינים של אתרנט להלן גרפיקה שימושית המציגה כיצד אנו עוברים מכבלי אתרנט מסוג Molex Picoblade לכבלים סטנדרטיים מסוג RJ-45. רשת אתרנט ג'יגה-ביט משתמשת בארבעה ערוצים דיפרנציאליים, בסך הכל שמונה מוליכים. פיני ג'יגהבלוקס
