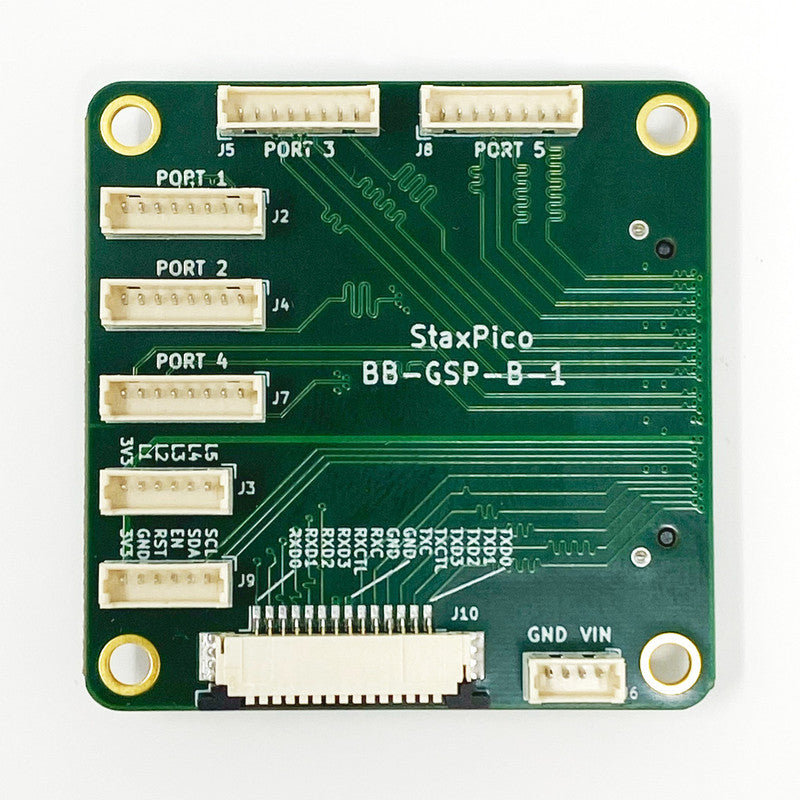

GigaStax Rugged PicoConn

לוח זה מנתב את כל אותות הליבה ב-GigaStax Rugged לחיבורי חיבור (headers) לגישה נוחה, כולל: - חמש יציאות אתרנט של ג'יגה-ביט: מנותבות לחמש ראשי PicoBlade (תוך שימוש באותו מיפוי כמו שאר הלוחות שלנו). - כניסת חשמל: מנותבת לראש PicoBlade (תוך שימוש באותו מיפוי כמו שאר הלוחות שלנו). - אותות LED של פעילות יציאה: אותות LED של פעילות יציאת אנודה משותפת מנותבים אל ראש PicoBlade בעל 6 פינים, מה שמאפשר להפעיל נוריות LED חיצוניות של יציאה כדי להראות את פעילות היציאה. אותות לוגיקה של Ethernet: אותות לוגיקה של Ethernet, כולל אפיק ניהול I2C, הפעלת חשמל, איפוס Ethernet ו-3.3V (ניתן להשתמש בו כפלט חשמל), מנותבים אל ראש PicoBlade בעל 6 פינים. זה מאפשר ניהול מתגים דרך I2C מהתקן חיצוני. - אותות RGMII: אותות ה-RGMII של יציאת ה-ethernet השישית מנותבים למחבר FFC. זה מאפשר חיבור של שני מכלולי GigaStax באמצעות כבל FFC ליצירת מתג בעל 10 יציאות.
