לוח בסיס של UbiSwitch

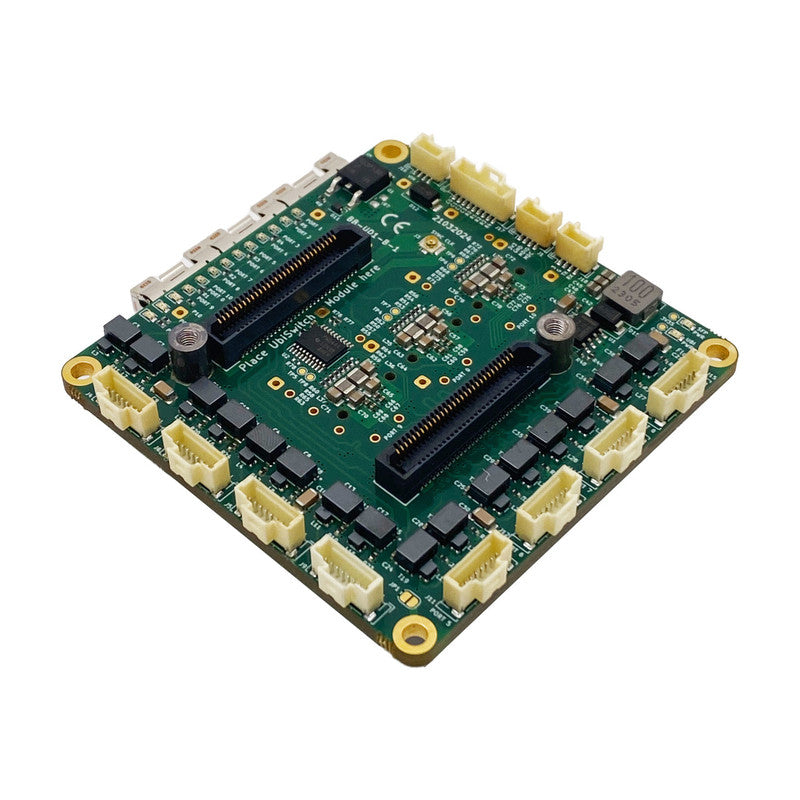

לוח הבסיס של UbiSwitch הוא לוח פיתוח ופריצת דרך קומפקטי עבור מודול BotBlox UbiSwitch המספק 8 יציאות אתרנט של 10/100/1000Mbps (ג'יגה-ביט) על גבי ראשי Molex Picoclasp ו-3 כלובי SFP של 10G. זה מאפשר בדיקה ופריסה מהירה של UbiSwitch ביישום רשת. פתרון זה, בשילוב עם מודול UbiSwitch, מספק רמת צפיפות רשת חסרת תקדים, שנועדה לאפשר קישורי נתונים בעלי תפוקה גבוהה ביישומים מוגבלים בחלל, כגון רחפנים או רובוטיקה קומפקטית. לוח הבסיס של UbiSwitch מכיל חומרים מגנטיים בכל 8 יציאות ה-Ethernet של ג'יגה-ביט לבידוד אות מלא. הלוח מופעל באמצעות מחבר צמה ל-Molex PicoClasp שיכול לקבל טווח מתח של 7 עד 60 וולט, עם הגנה מפני קוטביות הפוכה ומתח יתר, מה שהופך אותו מתאים להפעלה ישירה ממתח אפיק לא נקי. ויסות המתח המובנה בלוח הבסיס מבטיח שמודול UbiSwitch יקבל מתח חשמל נקי. מחברי Molex PicoClasp כוללים תכונת נעילה חיובית, שיפור לעומת Molex PicoBlade, מה שהופך אותם למתאימים יותר לסביבות רגישות לרעידות. קבצי העיצוב של לוח הבסיס של UbiSwitch זמינים לציבור, כך שעיצוב זה יכול לשמש כעיצוב ייחוס עבור לוחות מותאמים אישית המשתמשים במודול UbiSwitch. מה כלול בקופסה? 1 x לוח בסיס של UbiSwitch 8 x כבל Molex PicoClasp ל-RJ-45, 8 כיוונים, 400 מ"מ (UL1061, 28AWG גדילי) (BB-PCRJ1-8-0.4) (כבל נתונים) (שווה ערך ל-UTP CAT5e) 2 כבלי חשמל Molex PicoClasp למוליכים משומרים, 4 כיוונים, 400 מ"מ (UL1061, 28AWG גדילי) (BB-PCTL1-4-0.4) 1 x כבל Molex PicoClasp למוליך משומר, 9 כיוונים, 400 מ"מ (UL1061, 28 AWG גדילי) (BB-PCTL1-9-0.3) (כבל LED) צריכים מודול SFP נחושת 10G? אנחנו מוכרים גם כאלה כאן. כבלים בהתאמה אישית לוח כתיבה זה מגיע עם כבלי החשמל והנתונים הנדרשים באורך 0.4 מטר, כך שאין צורך לרכוש כבלים נוספים.
