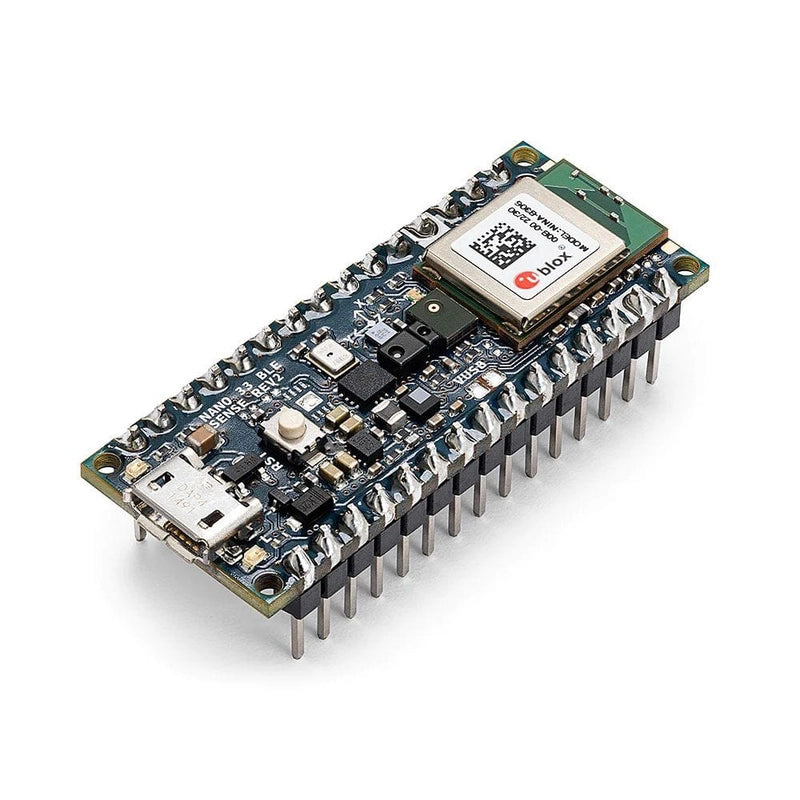

ארדואינו ננו 33 BLE Sense Rev2
ארדואינו ננו 33 BLE Sense Rev2
מלאי נמוך: נותרו 5
לא ניתן היה לטעון את זמינות האיסוף
המיקרו-בקר ב-Arduino Nano 33 BLE Sense Rev2 פועל במתח של 3.3 וולט, מה שאומר שאסור להפעיל יותר מ-3.3 וולט על הפינים הדיגיטליים והאנלוגיים שלו. יש לנקוט משנה זהירות בעת חיבור חיישנים ומפעילים כדי להבטיח שמגבלה זו של 3.3 וולט לעולם לא תחרוג. חיבור אותות מתח גבוהים יותר, כמו 5 וולט הנפוצים בלוחות ארדואינו אחרים, יגרום נזק ל-Arduino Nano 33 BLE Sense Rev2.
כדי להימנע מסיכון כזה בפרויקטים קיימים, שבהם אמורה להיות אפשרות להוציא מעבד Nano ולהחליפו ב-Nano 33 BLE Sense Rev2 החדש, יש לנו את פין ה-5V בפין הראש, הממוקם בין RST ל-A7 שאינו מחובר כברירת מחדל של היצרן. משמעות הדבר היא שאם יש לכם עיצוב שצורך 5V מפין זה, הוא לא יעבוד באופן מיידי, כאמצעי זהירות יישמנו כדי להפנות את תשומת לבכם לתאימות של 3.3V בכניסות דיגיטליות ואנלוגיות.
מתח של 5 וולט על פין זה זמין רק כאשר מתקיימים שני תנאים: יוצרים גשר הלחמה על שני הפדים המסומנים כ-VUSB ומפעילים את ה-Nano 33 BLE Sense Rev2 דרך יציאת ה-USB. אם מפעילים את הלוח דרך פין ה-VIN, לא תקבלו מתח של 5 וולט מווסת, ולכן גם אם תבצעו את גשר ההלחמה, שום דבר לא ייצא מפין ה-5 וולט הזה. ה-3.3 וולט, לעומת זאת, תמיד זמין ותומך בזרם מספיק כדי להפעיל את החיישנים שלכם. אנא צרו את העיצובים שלכם כך שהחיישנים והמפעילים יופעלו עם 3.3 וולט ויעבדו עם רמות קלט/פלט דיגיטליות של 3.3 וולט. 5 וולט הוא כיום אופציה עבור מודולים רבים ו-3.3 וולט הופך למתח הסטנדרטי עבור מעגלים משולבים אלקטרוניים.
| לוּחַ | ||
|---|---|---|
| שֵׁם | ארדואינו® ננו 33 BLE Sense Rev2 | |
| מק"ט | ABX00069 | |
| מיקרו-בקר | ||
| nRF52840 | ||
| מחבר USB | ||
| מיקרו USB | ||
| סיכות | ||
| פין LED מובנה | 13 | |
| פיני קלט/פלט דיגיטליים | 14 | |
| פיני קלט אנלוגיים | 8 | |
| פיני PWM | 5 | |
| הפרעות חיצוניות | כל הפינים הדיגיטליים | |
| קישוריות | ||
| בלוטות'® | נינה-B306 | |
| חיישנים | ||
| IMU | BMI270 (מד תאוצה 3 צירים + גירוסקופ 3 צירים) + BMM150 (מגנטומטר 3 צירים) | |
| מִיקרוֹפוֹן | MP34DT06JTR | |
| מחווה, אור, קרבה | APDS9960 | |
| לחץ ברומטרי | LPS22HB | |
| טמפרטורה, לחות | HS3003 | |
| תִקשׁוֹרֶת | ||
| UART | קליטה/שידור | |
| I2C | A4 (SDA), A5 (SCL) | |
| SPI | D11 (COPI), D12 (CIPO), D13 (SCK). השתמש בכל GPIO עבור בחירת שבבים (CS). | |
| כּוֹחַ | ||
| מתח קלט/פלט | 3.3V | |
| מתח כניסה (נומינלי) | 5-18V | |
| זרם ישר לכל פין קלט/פלט | 10 מיליאמפר | |
| מהירות שעון | ||
| מעבד | nRF52840 64 מגה-הרץ | |
| זֵכֶר | ||
| nRF52840 | זיכרון SRAM בנפח 256 קילו-בייט, זיכרון פלאש בנפח 1 מגה-בייט | |
| מידות | ||
| מִשׁקָל | 5 גרם | |
| רוֹחַב | 18 מ"מ | |
| מֶשֶׁך | 45 מ"מ | |
